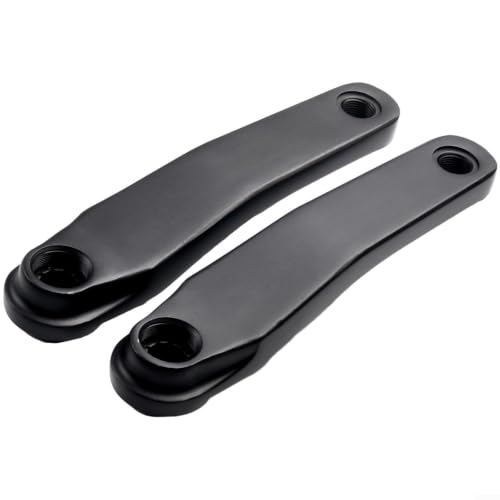

アルミニウム製電動自転車クランクセット ISIS BNIモータークランク Bafangセントラルドライブ用 170mm アルマイト処理済みペア（BNI MINI ISIS用） Amazonで見る

本サイト上で表示されるコンテンツの一部は、Amazonにより提供されたものです。これらのコンテンツは「現状有姿」で提供されており、随時変更または削除される場合があります。

こんにちは、ヒロヤスです。大阪の街を今日も自転車で駆け抜けているアラフォー、デザイナーの僕です。

自転車のパーツにおいて、走行性能や見た目の印象を大きく左右するのがドライブトレインの要であるクランクセットです。世の中には数多くの素晴らしいクランクが存在しますが、切削加工の美しさや独自の機構、そして圧倒的な汎用性でサイクリストの心を掴んで離さないブランドがあります。それが、イギリスの精密機械加工パーツメーカーであるMiddleburn（ミドルバーン）です。

ミドルバーンのクランクを語るうえで絶対に外せない最大のトピックが、「スパイダー交換式システム（Spider Interchangeable System）」です。一般的な一体型クランクや固定式スパイダーとは一線を画し、クランクアームとスパイダーアームが分離する構造を採用しています。このシステムがもたらす自由度と拡張性は、単なるデザインの遊び心にとどまらず、自転車のギア比選定や用途変更において非常に合理的で美しい解答を提示してくれます。今回は、ミドルバーンのクランクが持つスパイダー交換式システムの構造とその圧倒的な自由度について、僕なりの視点と経験を交えて詳しく紐解いていきます。

記事のインデックス

Middleburnというブランドと精密切削の技術背景
スパイダー交換式システムの基本構造とメカニズム
セレーションとロックリングによる確実な固定
チェーンリング規格の壁を越える圧倒的なPCD選択肢
シングル、ダブル、トリプルへの自由自在な組み換え
1xから3xまでをひとつのアームで完結させる
ダイレクトマウント「UNO」リングによる極限のシンプルさ
スパイダーを排したダイレクト構造のメリット
ボトムブラケット軸規格への適応力
スクエアテーパーからISIS、そしてX-Type（スルーアクスル）へ
クロモリバイクやツーリング車、OLD MTBにおけるミドルバーンの魅力
細身のフレームを引き立てる造形美
ギア比に迷うカスタムバイクへの解答
メンテナンス性とサステナビリティ
万が一のトラブル時にも部分交換が可能
まとめ：自由なパーツ選択がもたらす自作・カスタムの歓び

Middleburnというブランドと精密切削の技術背景

ミドルバーンは、英国における高品質なアルミニウム切削コンポーネントの製造で知られるブランドです。CNCマシニングによって削り出されたアーム類は、独特の肉抜き処理や美しい表面仕上げが施されており、クロモリフレームのような細身のチューブを持つ自転車から、頑丈なマウンテンバイク、グラベルバイクまで幅広いスタイルに見事に調和します。

大手コンポーネントメーカーが量産性や一体成型による剛性確保を優先する一方で、ミドルバーンは「ライダーが必要とする多様な規格に柔軟に対応する」という思想を大切にしてきました。その象徴が、今回取り上げるスパイダーアームの独立構造です。

スパイダー交換式システムの基本構造とメカニズム

ミドルバーンのクランクシステムにおける最大の特徴は、ドライブサイド（右側）のクランクアームと、チェーンリングを取り付けるための「スパイダーアーム」が別々の部品として設計されている点にあります。

BIKE HAND 自転車スプロケット交換工具セット 7-11速対応スプロケットリムーバーフリーホイールリムーバーブラック/レッド Amazonで見る

PWT フリーホイールリムーバーチューナーセット FWRSET HG 7-11速スプロケット外し自転車カセットロックリング工具 Amazonで見る

コッタレスクランク抜き自転車チェーン工具クランクエクストラクター耐摩耗性取り付け・取り外し工具自転車メンテナンス修理工具 Amazonで見る

CYCLISTS コッタレスクランク抜き自転車クランク外し工具クランクプーラー台湾製 (CT-C02) Amazonで見る

DJC バイクチェーンリング 110BCD ラウンドロードバイクチェーンリングナローワイド歯 5アームアルミニウム軽量 For Force Red Rival s350 s900 36 38 40 42 44 46 48 50 52 (50歯) Amazonで見る

チェーンリング 32T 104BCD Mutte MTB ナローワイドチェーンリングシングル (ブラック, アルミニウム合金) Amazonで見る

DJCバイクチェーンリング104mmBCDラウンド/オーバルMTB104BCD7/8/9/10/11/12スピードナローワイドトゥースアルミニウム7075超軽量30T 32T 34T 36T 38T 40 42 DH XCトレイルファットバイクebike (1# 黒円形, 38歯) Amazonで見る

セレーションとロックリングによる確実な固定

クランクアームの裏側には精密な嵌合用セレーション（溝）が刻まれており、そこにスパイダーアームを差し込みます。そして、専用のアルミニウム製またはスチール製のロックリングをねじ込むことで、アームとスパイダーを強固に固定する構造になっています。

諸説ある話題ですが、このロックリング締め付け式のスパイダー分離構造は、もともとトライアル競技やハードなマウンテンバイク走行における破損時のパーツ交換を容易にするため、あるいは多用なチェーンラインやPCDに対応させるための合理的な工夫として広まったという見解があります。一体型クランクであれば、スパイダーの爪が曲がったりPCDを変えたくなったりした際にクランクアームごと交換しなければなりませんが、ミドルバーンのシステムであればスパイダー単体を掛け替えるだけで完了します。

チェーンリング規格の壁を越える圧倒的なPCD選択肢

一般的な一体型クランクを購入すると、そのクランクが持つPCD（ボルト位置円直径、BCDとも呼ばれます）に完全に縛られます。たとえば、110BCDのクランクを買えば110BCD用のチェーンリングしか装着できませんし、104/64BCDのクランクであればマウンテンバイク系のチェーンリングしか選べません。

しかし、ミドルバーンのスパイダー交換式システムであれば、アーム本体をそのまま保持したまま、目的のPCDに合わせたスパイダーへ交換することが可能です。

110/74BCD（ダブル・トリプル用コンパクトロードやツーリング向き）
130BCD（ロードバイク用の標準的な大径PCD）
104/64BCD（マウンテンバイクやクロスバイクで一般的な4アームPCD）
94/58BCD（90年代OLD MTBなどで広く親しまれたマイクロドライブ用PCD）
シングル用の専用PCDやトラック・ピスト用PCD

このように、一台のクランクアームを中心として、用途や時代の規格に合わせたスパイダーを自在にチョイスできるのがミドルバーン最大の強みです。

シングル、ダブル、トリプルへの自由自在な組み換え

自転車の用途が変わったとき、駆動系のギヤ構成を大幅に変更したいという場面は少なくありません。フロントシングル（1x）で街乗りを楽しんでいたバイクを、長距離ツーリング仕様にするためにフロントダブル（2x）やフロントトリプル（3x）へ変更したいといったケースです。

1xから3xまでをひとつのアームで完結させる

通常であれば、フロントダブル用クランクとフロントトリプル用クランクはアームの形状やQファクター、チェーンラインが異なるため、クランクごとの買い替えが必要です。しかしミドルバーンのシステムでは、専用のトリプル用スパイダーやダブル用スパイダーを用意することで、同一のクランクアームをそのまま活用できます。

フロントシングルでスッキリと見せたい時にはシングル専用スパイダーを選択し、荷物を積載して激坂を登る旅バイクに仕立て直したい時にはインナーチェーンリングを取り付けられるトリプルスパイダーへ換装する。こうした柔軟なビルドができるシステムは、長く一つの愛車やパーツと付き合いたいサイクリストにとって理想的です。

ダイレクトマウント「UNO」リングによる極限のシンプルさ

スパイダー交換式システムの自由度は、スパイダーアームの交換だけにとどまりません。ミドルバーンには「UNO」と呼ばれる、スパイダーとチェーンリングが一体成型されたダイレクトマウント型のチェーンリングが存在します。

スパイダーを排したダイレクト構造のメリット

UNOリングを使用する場合、スパイダーアームすら経由せず、クランクアームに直接チェーンリングを取り付けます。これにより、ボルト類を排除した極めて軽量でシンプル、かつ美しいルックスが実現します。

シングルスピードバイクや、シンプルなフロントシングル構成のグラベルバイク、OLD MTBをビルドする際、このUNOリングとミドルバーンアームの組み合わせは抜群の存在感を放ちます。不要な肉削ぎを排したミニマルな機能美は、デザイナーである僕の目から見ても非常に洗練された意匠だと感じます。

ボトムブラケット軸規格への適応力

ミドルバーンのクランクシステムを語るうえで、スパイダーだけでなく「BB軸との接続規格」の歴史的アプローチについても触れておく必要があります。

スクエアテーパーからISIS、そしてX-Type（スルーアクスル）へ

ミドルバーンは、古くから親しまれてきたスクエアテーパー（Square Taper）規格のクランク（RS3やRS7など）をはじめ、高剛性なISISドライブ規格、さらには現代的な24mm貫通軸を採用したX-Type（RS8など）に至るまで、時代ごとのBB規格に対応したアームを展開してきました。

さまざまな見解のある話題ですが、クラシカルなクロモリフレームにはやはり信頼性の高いスクエアテーパーBBとミドルバーンアームの組み合わせが美しく調和するというファンも多く存在します。軸長を選択することでチェーンラインの微調整が可能なスクエアテーパーと、スパイダーアームの組み合わせによる自由度は、変形フレームや特殊なリアエンド幅を持つカスタムバイクの設えにおいて強い味方となります。

クロモリバイクやツーリング車、OLD MTBにおけるミドルバーンの魅力

なぜ今、僕たちがミドルバーンのクランクシステムにこれほど惹かれるのか。それは現代の最新レーシングパーツにはない「汎用性と時代を越える美しさ」がそこにあるからです。

細身のフレームを引き立てる造形美

現代の大径化されたカーボンクランクは、非常に高剛性で軽量ですが、細身のクロモリパイプで組まれた伝統的なフレームに装着すると、足回りが肥大化して全体のシルエットのバランスが崩れてしまうことがあります。

ミドルバーンの鍛造・切削アームは、必要な強度を保ちながらもスマートなシルエットを維持しています。クロモリの細身なフレームチューブからスムーズに伸びるクランクアームのラインは、自転車全体の美的完成度を大きく引き上げてくれます。

ギア比に迷うカスタムバイクへの解答

バイシクルパッキングでのキャンプツーリングや、ヴィンテージフレームを現代的にレストアするカスタムでは、既成品のコンポーネントセットそのままではギヤ比が重すぎたり、チェーンラインがうまく出なかったりする問題にしばしば直面します。

ミドルバーンのスパイダー交換式システムであれば、例えばインナー側に非常に小さな歯数のチェーンリングを取り付けられるPCDを選択することで、荷物を満載した状態でも坂道を快適に登れる「激軽ギヤ」を構築できます。走り方や体力の変化、用途の変更に合わせて、クランクそのものを買い替えることなく、スパイダーと歯数だけを最適化していける構造は実に理にかなっています。
